GLD（Ground Loop Design） - 地源热泵系统设计与分析软件
GLD（Ground Loop Design）地源热泵系统设计与分析软件面向地源热泵与地埋管换热系统设计，提供负荷组织、换热器尺寸计算、钻孔场布局、管路分析及系统经济性比较等模块化工具，可用于商业建筑和住宅项目的方案研究。
支持中文操作界面。GLD 提供包括中文在内的多语言界面，并支持英制与公制单位、国际管径及流体数据，便于结合国内项目需求开展设计。中文界面不等同于全部帮助文档、热泵资料或报告均已中文化。
设计人员可在同一工作室中组织不同设计方案，比较垂直、水平与地表水换热形式，分析负荷、换热器配置和流体温度之间的关系。具体模块与模拟能力随 Premier、Professional 和 Residential 产品版本而不同。

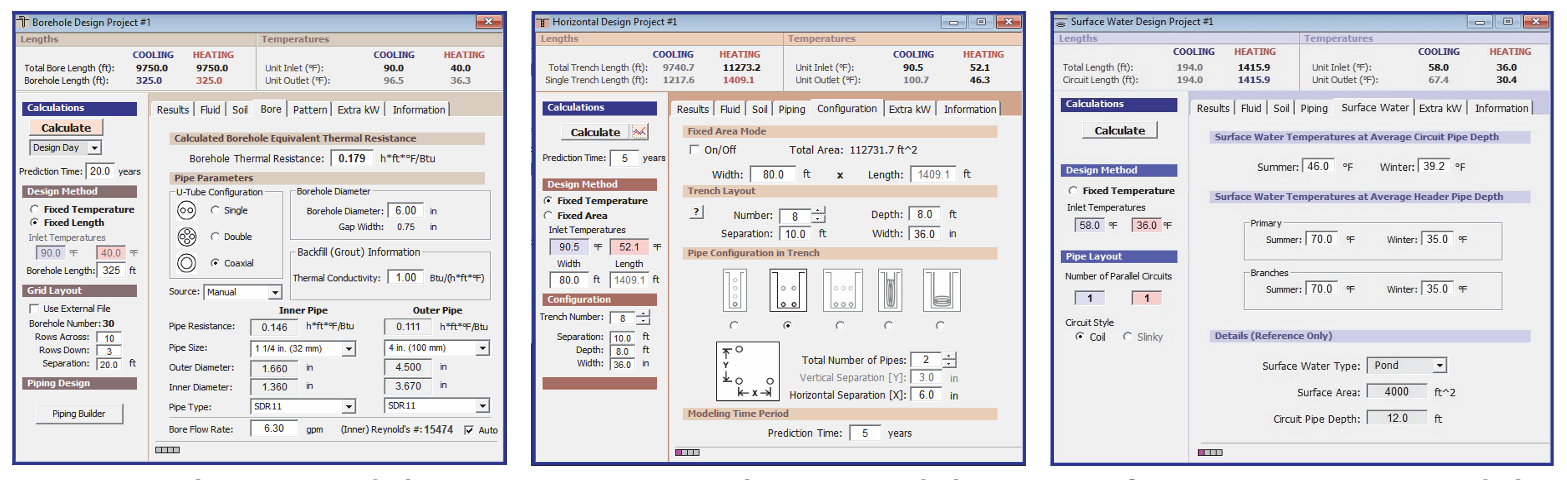

换热形式与设计模拟
垂直钻孔换热器
提供钻孔换热器设计，支持固定长度和固定温度模式。商用版本可设计同轴、单 U 型及双 U 型换热器，并进行月度模拟；Premier 进一步支持 8760 小时逐时能量模拟，住宅版对应单 U 型配置。
水平与地表水换热器
可比较水平沟槽、水平钻孔、螺旋盘管等换热形式，并提供固定场地面积计算及地表水换热模块。各模块可结合共同负荷数据开展方案比较，Premier 还提供水平换热器温度图。
钻孔布局、倾斜钻孔与 G 函数
商用版本提供 G 函数传热计算、按需 G 函数计算器和钻孔场布局导入。Premier 的 GridBuilder 可创建符合场地形状的布局，而不限于简单方形或矩形，并支持倾斜钻孔及倾斜／垂直混合钻孔场设计。
用户可结合钻孔位置、换热器形式和模拟设置比较布局方案，Premier 还提供 G 函数换热可视化。
负荷组织与热泵配置

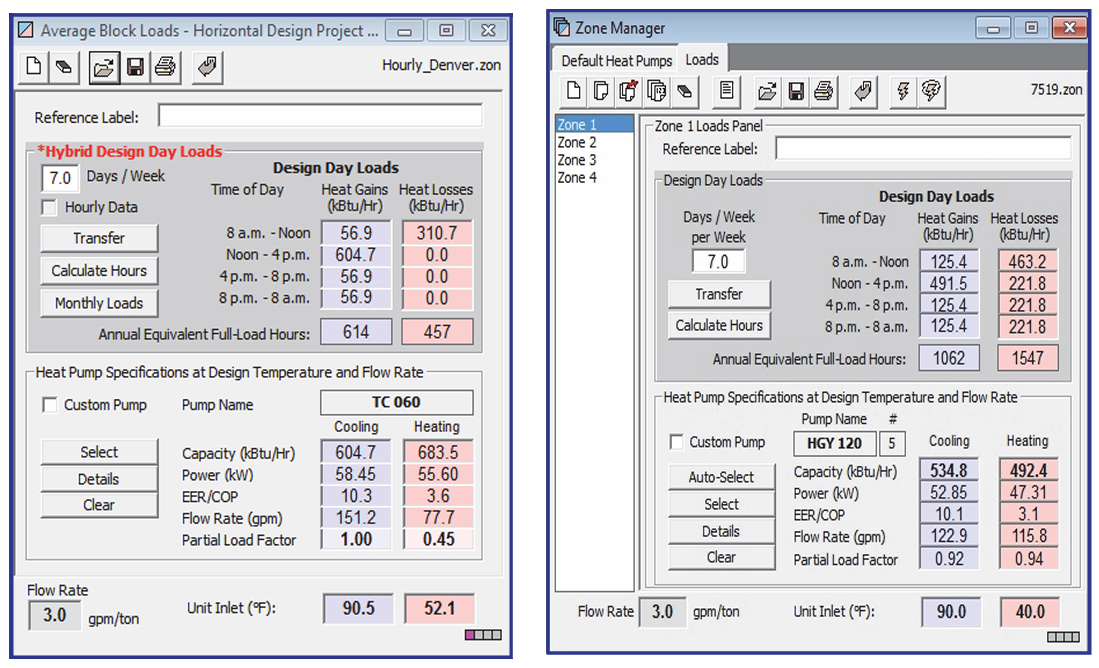

GLD 预置超过 1,000 个热泵选项及通用配置，结合性能曲线与运行数据进行设计。商用版本提供热泵添加与编辑，以及平均区块负荷模块；分区负荷管理模块可组织不同区域的负荷与设备，支持多分区项目分析。
商用版本的混合负荷分配工具可分析将部分供热或制冷负荷转移至辅助设备后的影响。软件也支持锅炉、冷却塔及太阳能混合系统设计，便于研究地源侧与其他设备之间的负荷分担。
管路系统与流体动力学分析
Premier 包含管路系统设计器（Piping System Designer）与管路流体动力学模块（CFD），将钻孔场与建筑侧的连接管路纳入设计。该模块面向地源环路管路设计与水力分析，不应直接等同于通用三维流场 CFD 软件。
连接管路与集管构建
可基于钻孔设计生成连接管路与变径集管，支持同程、异程回水建模，以及多级阀井和分集水器配置，并结合国际管径、管件和流体数据库设置系统。
流动检查与平衡阀计算
提供各回路雷诺数等流动参数的反馈，对超出预期范围的结果给出提示；可计算供回水支路对应的平衡阀压降，并考虑流体黏度和温度变化对泵送性能的影响。
可自动生成并导出管路物料清单，输出汇总管路设计的系统报告，供工程沟通、安装需求整理和项目资料归档使用。
系统经济性与地热测试数据
GSA 地热系统分析

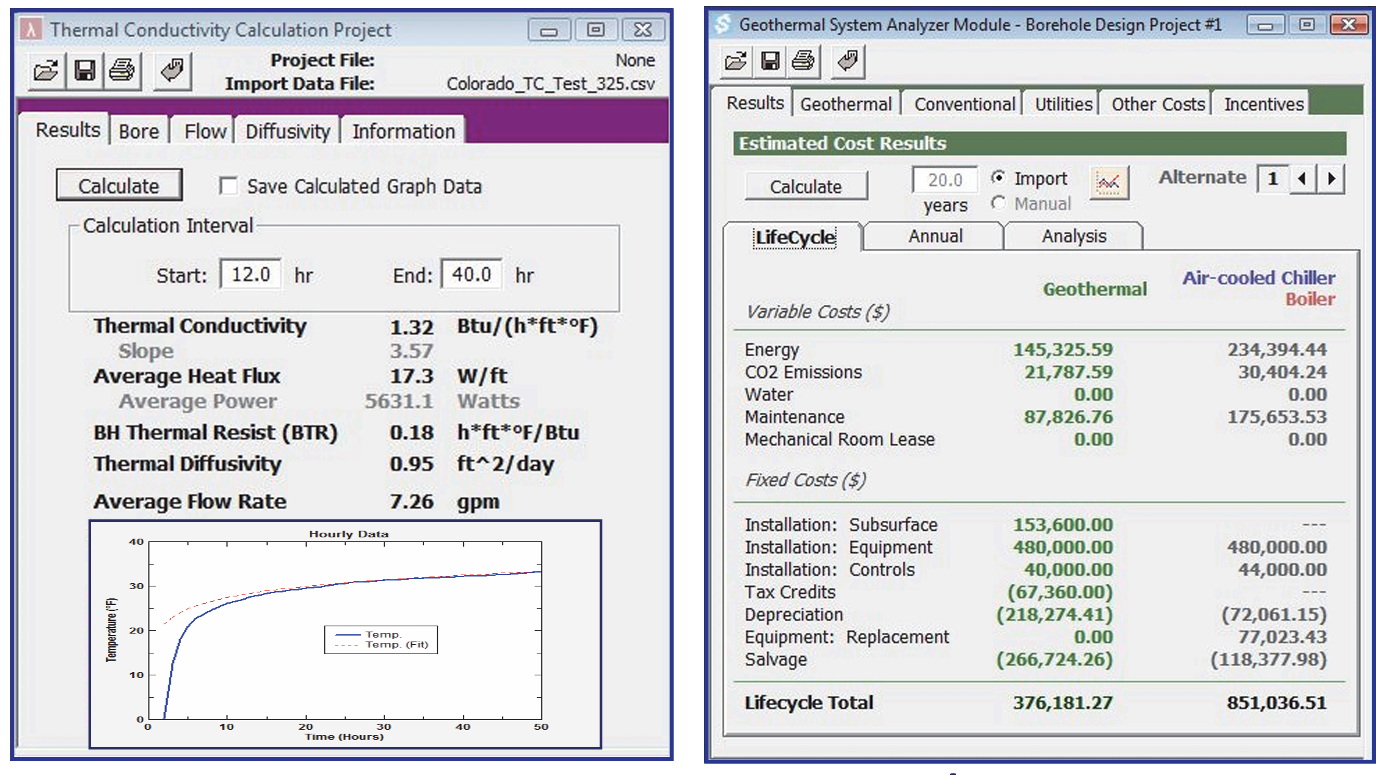

Premier 和 Professional 提供 Geothermal System Analyzer（GSA），可分析能耗与运行费用、CO₂ 排放及相关抵减、投资回收和生命周期，并纳入折旧、残值等财务条件。用于比较方案的工程经济性，不代表实际节能或回收期限承诺。
导热系数分析选配模块
三个版本均可选配导热系数分析模块，用于导热系数、热扩散率和钻孔热阻分析。该模块是软件中的测试数据分析工具，不等同于包含现场测试仪器。
Residential 可选配 LEADPlus，提供住宅热损失估算、能耗、CO₂、投资回收及压降计算等工具。LEADPlus 与商用版 GSA 为不同配置，不将选配模块描述为住宅版默认包含。
版本功能对比
商用综合版
Commercial Premier适合需要逐时模拟、倾斜钻孔布局、管路系统设计和 CFD 管路计算的商用项目。
商用专业版
Commercial Professional提供月度模拟、商用换热器设计与 GSA 分析，不包含 Premier 的管路设计器和逐时模拟引擎。
住宅版
Residential面向住宅设计，提供基础换热器和分区工具，可按需要选配 LEADPlus 与导热系数分析模块。
| 功能项目 | 商用综合版 | 商用专业版 | 住宅版 |
|---|---|---|---|
| 设计工作室、国际管径数据库 | 支持 | 支持 | 支持 |
| 峰值负荷范围 | 未设上限 | 未设上限 | 200 kBtu/h |
| 圆柱传热与 G 函数传热引擎 | 支持 | 支持 | 不含 |
| 精细化混合负荷分配工具 | 支持 | 支持 | 不含 |
| 自定义 GridBuilder 布孔 | 支持 | 不含 | 不含 |
| 倾斜钻孔及倾斜／垂直混合钻孔场 | 支持 | 不含 | 不含 |
| 钻孔换热器模块 | 支持 | 支持 | 支持 |
| 同轴、单 U 及双 U 型换热器 | 支持 | 支持 | 仅单 U 型 |
| 月度能量模拟 | 支持 | 支持 | 不含 |
| 8760 小时逐时能量模拟 | 支持 | 不含 | 不含 |
| 固定长度／固定温度设计模式 | 支持 | 支持 | 支持 |
| 按需 G 函数计算 | 支持 | 支持 | 不含 |
| G 函数换热可视化 | 支持 | 不含 | 不含 |
| AutoCAD 集成与钻孔场布局导入 | 支持 | 支持 | 不含 |
| 钻孔模块扩展流体数据库 | 支持 | 支持 | 不含 |
| 水平换热器与固定场地面积计算 | 支持 | 支持 | 支持 |
| 水平换热器温度图 | 支持 | 不含 | 不含 |
| 地表水换热模块 | 支持 | 支持 | 支持 |
| 管路系统设计器 | 支持 | 不含 | 不含 |
| 管路物料清单、流动分析与平衡阀自动计算 | 支持 | 不含 | 不含 |
| CFD 管路流体动力学模块 | 支持 | 不含 | 不含 |
| 管路自动构建优化及同程／异程建模 | 支持 | 不含 | 不含 |
| 管件与流体库、多级阀井与分集水器 | 支持 | 不含 | 不含 |
| GSA 地热系统分析模块 | 支持 | 支持 | 不含 |
| GSA 能耗、费用与 CO₂ 分析 | 支持 | 支持 | 不含 |
| GSA 投资回收、生命周期、折旧与残值分析 | 支持 | 支持 | 不含 |
| 导热系数／热扩散率与钻孔热阻分析模块 | 选配 | 选配 | 选配 |
| 平均区块负荷模块 | 支持 | 支持 | 不含 |
| 分区负荷管理模块 | 支持 | 支持 | 支持 |
| LEADPlus 住宅分析模块 | 不适用 | 不适用 | 选配 |
| 锅炉／冷却塔／太阳能混合系统 | 支持 | 支持 | 支持 |
| 预置热泵数据 | 支持 | 支持 | 支持 |
| 热泵添加与编辑模块 | 支持 | 支持 | 不含 |
| 增强可视化及热泵性能区间分析 | 支持 | 支持 | 不含 |
| IDF 导出与能耗模拟工具衔接 | 支持 | 支持 | 不含 |
| 标准报告与扩展报告 | 支持 | 支持 | 支持 |
| 英制／公制、流体数据库与参考数据 | 支持 | 支持 | 支持 |
| 多语言界面与交互帮助 | 支持 | 支持 | 支持 |
LEADPlus 的热损失估算、能耗、CO₂、投资回收和压降工具均随该选配模块提供。表中“能耗模拟工具衔接”包括 IDF 导出及与 IES、SketchUp、TRACE、eQuest 等工作流的数据衔接，不表示采购 GLD 即包含这些第三方软件。
报告与部署
设计报告可按不同模块输出，并可加入公司标识；标准与扩展报告在三个版本中均提供，GSA 分析图表及增强可视化等能力按版本配置区分。
GLD 面向 Windows 环境，支持 Windows 10 和 Windows 11，并提供单机及网络授权方式。Mac 用户可结合兼容的虚拟化环境运行 Windows 版；不将此表述为原生 macOS 应用。具体安装、语言文件与网络部署条件可在实施前确认。
常见问答
- GLD 是否有中文界面？
- 提供中文软件包，支持中文操作界面。
- Professional 是否包含全年逐时模拟和管路设计？
- 这两类能力对应 Premier。Professional 提供月度模拟，但不包含 8760 小时逐时引擎、管路系统设计器及 CFD 管路模块。
- 能否设计倾斜钻孔与垂直钻孔混合布局？
- 可以，Premier 的相关布局工具支持倾斜钻孔及其与垂直钻孔组合的钻孔场。Professional 和 Residential 不包含该项配置。
- 导热系数分析是否随基础软件提供？
- 导热系数分析模块在三个版本中均为选配。住宅 LEADPlus 也是选配模块，应结合测试数据分析或住宅计算需求确认。
正版采购与服务
可提供 GLD 地源热泵系统设计与分析软件正版授权采购、软件报价咨询及版本选型沟通。可结合环路形式、模拟时间尺度、管路设计需求和使用环境确认方案，技术支持范围按所购授权及服务约定执行。
