Tecplot 360 - 计算流体力学CFD视觉化软件工具

相关文章






功能强大的数据分析和可视化处理软件

· Tecplot 360 2023 R2新版本:重要的新功能和稳定性改进



Tecplot 360 的计算流体力学CFD视觉化软件工具. Tecplot 360把关键的工程绘图与数据可视化的功能的在一套工具之内结合起来。

Tecplot 360 当前版本为2023 R2。



使用Tecplot 360的好处

更快地做出更好的决策:

正在运行更多的CFD仿真,网格尺寸越来越大,数据集正在远程存储。拥有正确的工具来分析CFD,模拟或测试结果很有用。

正确的工具将处理大型数据集,自动化工作流程并可视化参数结果。正确的工具可帮助您减少等待时间,并增加发现时间。

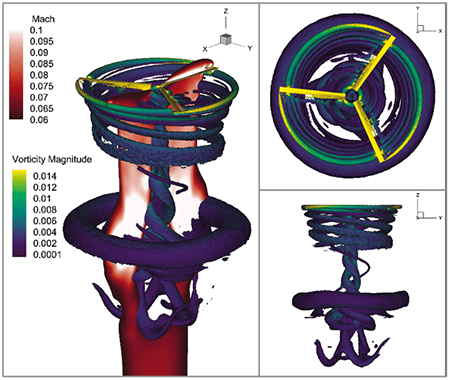

Tecplot 360通过XY,2D和3D图,可以帮助您做出工程决策。它可以帮助您通过出色的图像和动画来传达您的结果-按照您想要的方式绘制。

  • 使用PyTecplot Python脚本自动完成枯燥的工作

  • 使用Chorus分析参数数据时绝不会错过结果

  • 使用SZL服务器客户端服务器安全地访问大型远程数据



分析复杂的结果:

  • 加载Tecplot , FLUENT , PLOT3D , CGNS , OpenFOAM , FVCOM , VTU数据和22中CFD,FEA,结构分析和行业标准数据格式。

  • 在具有多个页面的多帧环境中报告和比较解决方案。

  • 具有的链接功能了解XY , Polar , 2D和3D图

  • 使用视频播放器式控件控制动画并逐步完成瞬态解决方案

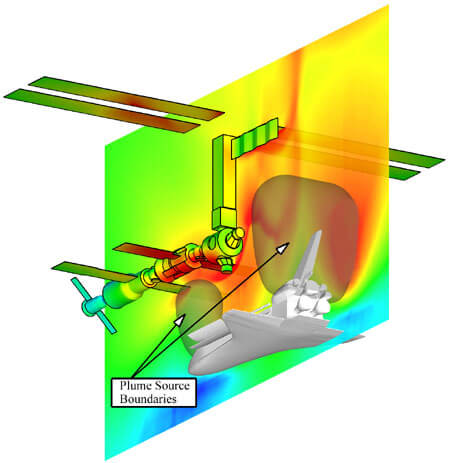

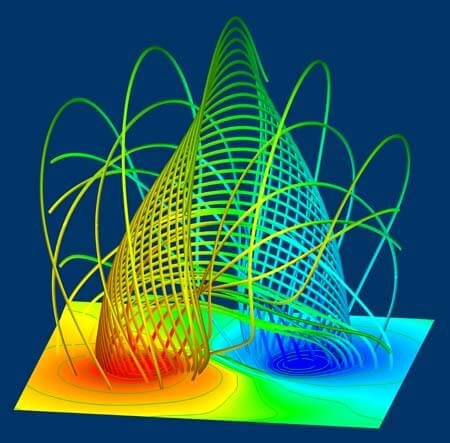

  • 使用交互式切片,等值面和流跟踪工具进行探索

  • 自动提取关键流量功能,如涡流核心,冲击表面。



使用SZL技术探索亿细胞模型:

  • 利用具有多线程功能的多核桌面系统。

  • 使用SZL格式显着提高大型有限元数据能。183M电池CFD++解决方案的基准测试:

       加载时间快7.3倍。

       峰值内存使用量减少了93%

       文件大小压缩50%

  • 在典型的工程笔记本上地分析大型有限元数据集。





验证工程设计:

  • 使用28中网格质量函数评估网格质量,纵横比,Y+,偏度,正交性和伸展因子。

  • 通过单个绘图环境用实验数据验证计算输出。

  • 使用Richardson外推分析估算数值解的对错。

  • 同时比较多个模型,流体 - 结构相互作用(FSI)可视化。



沟通和发布报告:

  • 将图像直接复制并粘贴到Microsoft Office应用程序中。

  • 导出岩石质量矢量和栅格格式

  • 使用的多框架布局工作空间显示绘图的多个时间连接视图

  • 使用多页面布局创建报告。

  • PowerPoint和web的动画。

  • 使用LaTeX在您的图上公式和数学符号



自动执行例行任务:

  • 使用Python API PyTecplot以交互方式或批量方式自动化工作流程。

  • 将屏幕操作直接记录到可执行的Python代码中

  • 使用布局和样式文件立即将绘图的样式属性今儿布局应用于不同的数据集

  • 利用100个宏功能来自动执行常见分析和绘图任务



Tecplot 360 2022 R1的亮点:



  • Contour Legend Header现在支持LaTeX格式。请注意,在这些标题中呈现的LaTex是基于图像的。

  • Fluent Common Fluids Format(HDF5)加载器已更新以支持Fluent 2022 R1。

  • ABAQUS加载器已更新以支持2022 ABAQUS(.odb)文件。

  • HDF5文件加载器性能提高了约4.5-6倍。

  • 对于具有120MM节点的HDF5文件,加载6个标量和轴变量现在需要约30秒而不是约140秒来加载。

  • 加载相同的数据但允许HDF5加载器创建隐式轴变量现在需要约42秒而不是约257秒。

  • EnSight加载器现在在加载带有意外参数的变量文件时更加便捷。

  • EnSight加载器现在还可以加载带有引号和空格的变量名。





平台要求

Windows:

Windows要求以管理员身份运行安装。

64位(X86-64)

Windows 10、11



Mac:

我们建议始终安装新的操作系统更新。

(运行软件更新以您使用新版本)。64位(x86-64)

10.15 ,11、12



Linux:

64位(x86-64)

Red Hat Enterprise Linux ( RHEL ) 7.5+,8.0+

CentOS 7.5+,8.0+*

SUSE Linux Enterprise Desktop(SLED)15

Ubuntu 18.04 LTS ,  20.04 LTS

CentOS 7.5以上



系统要求

2GHz(64位)处理器

850 MB磁盘空间和4GB RAM

分辨率1024x768或以上

OpenGL加速图像卡
